پروفیل زد چیست و چرا در سوله‌سازی اهمیت دارد؟
اگر تا به حال از کنار یک سوله صنعتی یا سالن ورزشی رد شده باشید، احتمالاً بدون آنکه متوجه شوید، پروفیل زد را دیده‌اید؛ همان قطعات فلزی که در زیر پوشش سقف، به شکل حرف Z قرار گرفته و اسکلت اصلی را نگه می‌دارند. پروفیل زد یکی از مقاطع باز فولادی است که از یک جان (تنه اصلی) و دو بال در جهت‌های مخالف تشکیل شده و همین شکل نامتقارن، به آن توانایی خاصی برای اتصال پیوسته میان قاب‌های سازه می‌دهد.
برخلاف پروفیل‌های ساده مانند نبشی یا ناودانی، پروفیل زد طوری طراحی شده که بال یک قطعه بتواند زیر بال قطعه بعدی قرار بگیرد و یک اتصال پیوسته و یکپارچه در طول سقف ایجاد کند. به همین دلیل، این محصول بیش از هر جای دیگری در لاپه‌های سقف سوله‌ها، سالن‌های کنفرانس و انبارهای بزرگ به کار می‌رود.
از کجا آمد؟ نگاهی کوتاه به پیدایش پروفیل زد
پروفیل زد که در ابتدا با نام «زد بار» شناخته می‌شد، حاصل نیاز مهندسان به تولید مستقل سقف سازه‌ها بود. پیش از آن، ساخت سقف معمولاً پس از اتمام اسکلت اصلی ساختمان انجام می‌شد و این کار زمان زیادی می‌طلبید. با معرفی این نوع مقطع، امکان تولید جداگانه سقف و اتصال آن به بدنه اصلی فراهم شد؛ راهکاری که هم در سرعت اجرا و هم در کاهش هزینه ساخت‌وساز تأثیر چشمگیری داشت.
فرآیند تولید پروفیل زد چگونه است؟
تولید این محصول از ورق فولادی آغاز می‌شود؛ ورق‌هایی که می‌توانند سیاه، روغنی یا گالوانیزه باشند. در میان این گزینه‌ها، ورق گالوانیزه به دلیل مقاومت بالا در برابر زنگ‌زدگی و خوردگی، بیشترین استقبال را در تولید پروفیل زد دارد.
ورق‌ها ابتدا بر اساس اندازه سفارش برش می‌خورند و سپس وارد دستگاه‌های فرمینگ می‌شوند تا خم‌های اصلی که شکل Z را می‌سازند، روی آن‌ها ایجاد شود. در صورت نیاز مشتری، خم‌های فرعی روی لبه‌ها هم زده می‌شود که در این حالت محصول را «پروفیل زد لبه‌دار» می‌نامند. در مرحله پایانی نیز، اگر سفارش نیاز به عبور سیم یا لوله از داخل سازه داشته باشد، سوراخ‌های لوبیایی‌شکل روی پروفیل پانچ می‌شوند.
ابعاد و اندازه‌های استاندارد پروفیل زد
انتخاب سایز مناسب پروفیل زد به عوامل مختلفی مانند دهانه سوله، فاصله قاب‌ها و میزان باری که سقف باید تحمل کند بستگی دارد و معمولاً این تصمیم بر عهده مهندس محاسب سازه است. با این حال، تولید این مقاطع محدودیت‌هایی هم دارد؛ حداکثر طول قابل تولید برای هر پروفیل زد حدود ۱۶ متر (۱۶۰۰۰ میلی‌متر)، حداکثر ارتفاع جان آن ۴۰۰ میلی‌متر و حداکثر عرض بال ۱۰۰ میلی‌متر است. سختی ورق مصرفی نیز معمولاً تا رده ST52 در نظر گرفته می‌شود.
در اصطلاح فنی، فاصله پشت دو بال که با ارتفاع جان برابر است، «سایز پروفیل» نامیده می‌شود. یکی دیگر از ویژگی‌های شناخته‌شده این محصول، سوراخ‌های لوبیایی روی جان آن است که طبق نشریه ۳۲۵ (ضوابط طراحی و محاسبه ساختمان‌های فولادی)، برای امکان تنظیم و جابه‌جایی جزئی پروفیل حین نصب پیش‌بینی شده‌اند.
وزن پروفیل زد چقدر است؟
یکی از دلایل اصلی محبوبیت پروفیل زد در سازه‌های فلزی سبک، وزن پایین آن نسبت به مقاطع دیگر است. به‌کارگیری این محصول به جای مقاطع سنگین‌تر، در بسیاری از پروژه‌ها وزن کلی اسکلت فلزی را تا حدود نصف کاهش داده است. بسته به مدل و ضخامت، وزن هر متر پروفیل زد معمولاً بین ۴ تا ۱۰ کیلوگرم متغیر است.

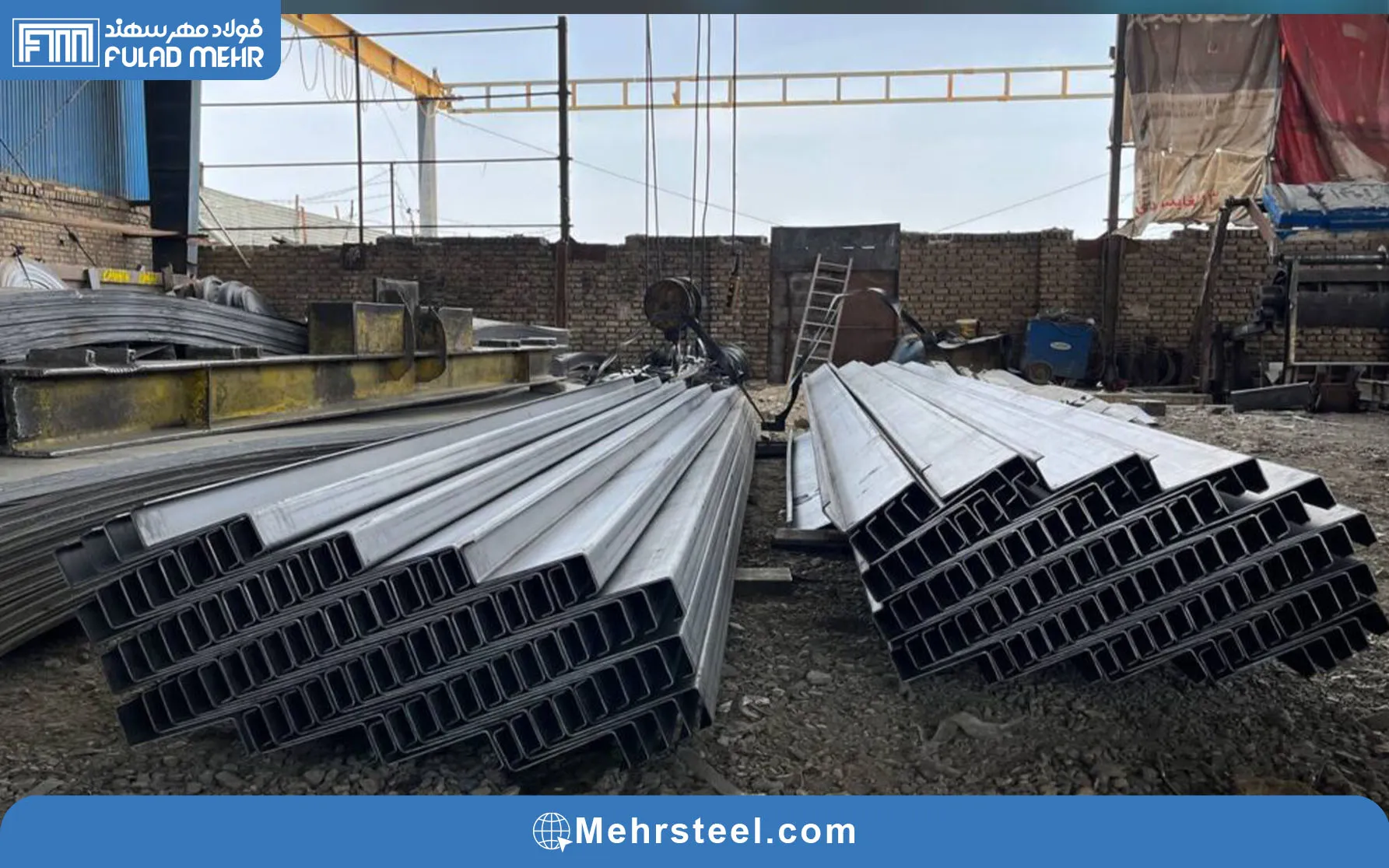

پروفیل زد سوله
انواع پروفیل زد بر اساس ضخامت
پروفیل‌های زد بر اساس ارتفاع جان به مدل‌های مختلفی تقسیم می‌شوند که هرکدام در ضخامت‌های متفاوتی عرضه می‌شوند. آشنایی تقریبی با وزن هر مدل، به برآورد اولیه هزینه و انتخاب گزینه مناسب کمک می‌کند.
پروفیل Z16
- ضخامت ۲ میلی‌متر: حدود ۴.۹ کیلوگرم
- ضخامت ۲.۵ میلی‌متر: حدود ۶ کیلوگرم
- ضخامت ۳ میلی‌متر: حدود ۷.۲ کیلوگرم
این مدل به دلیل وزن پایین، بیشتر در سازه‌های کوچک و سبک استفاده می‌شود.
پروفیل Z18
- ضخامت ۲ میلی‌متر: حدود ۵.۲ کیلوگرم
- ضخامت ۲.۵ میلی‌متر: حدود ۶.۵ کیلوگرم
- ضخامت ۳ میلی‌متر: حدود ۷.۷ کیلوگرم
پروفیل Z20
- ضخامت ۲ میلی‌متر: حدود ۵.۵ کیلوگرم
- ضخامت ۲.۵ میلی‌متر: حدود ۶.۸ کیلوگرم
- ضخامت ۳ میلی‌متر: حدود ۸ کیلوگرم
- ضخامت ۳.۵ میلی‌متر: حدود ۹.۵ کیلوگرم
این مدل به دلیل تنوع ضخامت بیشتر، در طیف وسیع‌تری از پروژه‌ها کاربرد دارد.

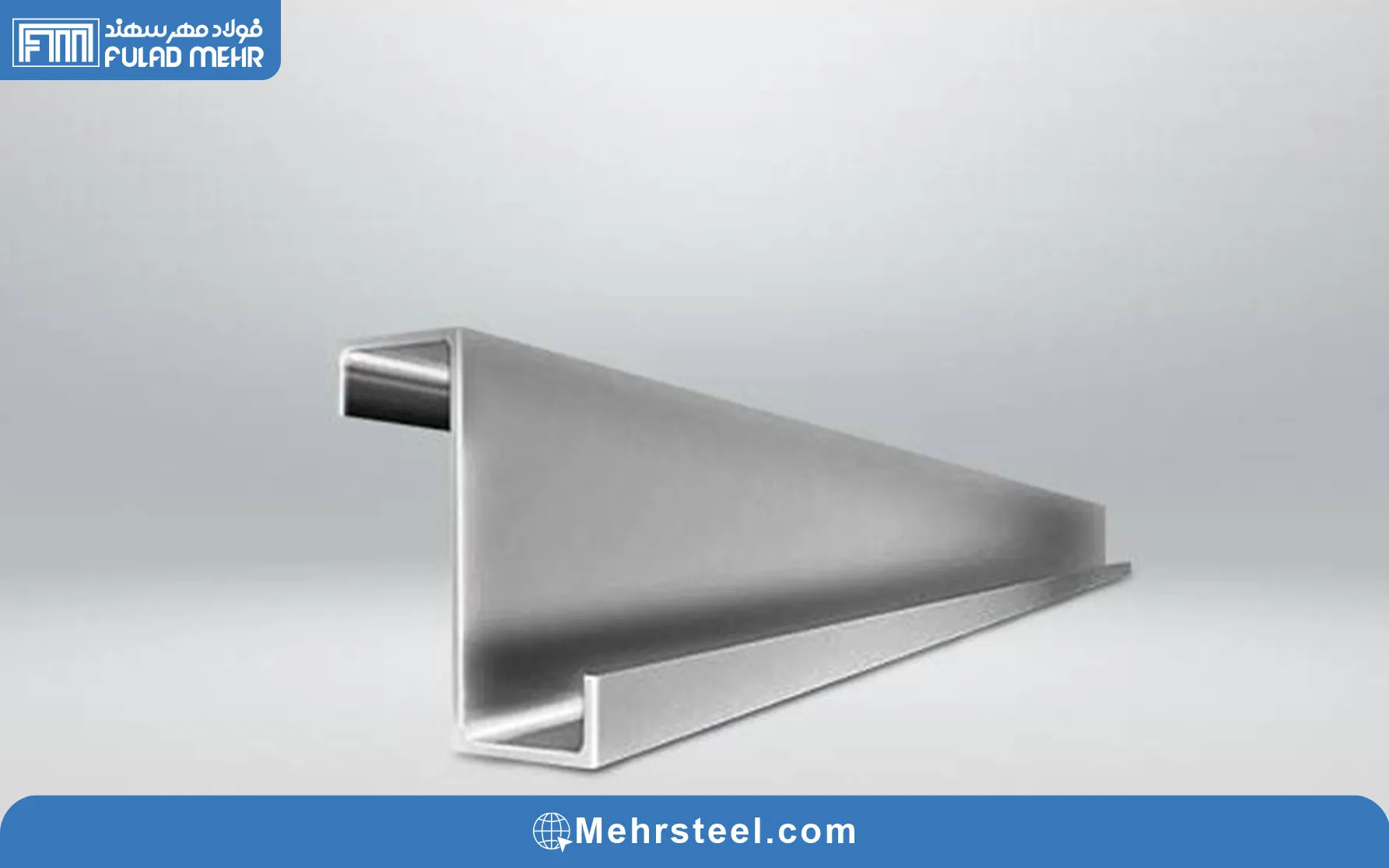

پروفیل زد سوله
پروفیل Z22
- ضخامت ۲ میلی‌متر: حدود ۵.۸ کیلوگرم
- ضخامت ۲.۵ میلی‌متر: حدود ۷.۲ کیلوگرم
- ضخامت ۳ میلی‌متر: حدود ۸.۶ کیلوگرم
- ضخامت ۳.۵ میلی‌متر: حدود ۱۰ کیلوگرم
Z22 سنگین‌ترین مدل از خانواده پروفیل زد به شمار می‌رود و برای سازه‌هایی با بار بیشتر مناسب است.
انواع پروفیل زد از نظر شکل ظاهری
پروفیل زد ساده (بدون لبه)
این مدل فاقد فلنج جانبی است و بیشتر در جایی به کار می‌رود که فقط به یک عضو سبک برای قاب‌بندی، پشتیبانی دیوار یا سقف نیاز باشد. در این نوع، فاصله بین دو بال با نماد H، طول بال با نماد B و ضخامت ورق با نماد T مشخص می‌شود.
پروفیل زد لبه‌دار
در این مدل، یک یا هر دو طرف پروفیل دارای فلنج اضافه است که استحکام و ظرفیت باربری آن را بالاتر می‌برد. طول فلنج بالا معمولاً با C1 و طول فلنج پایین با C2 نشان داده می‌شود و همین ویژگی، این مدل را برای دهانه‌های بزرگ‌تر مناسب‌تر می‌کند.

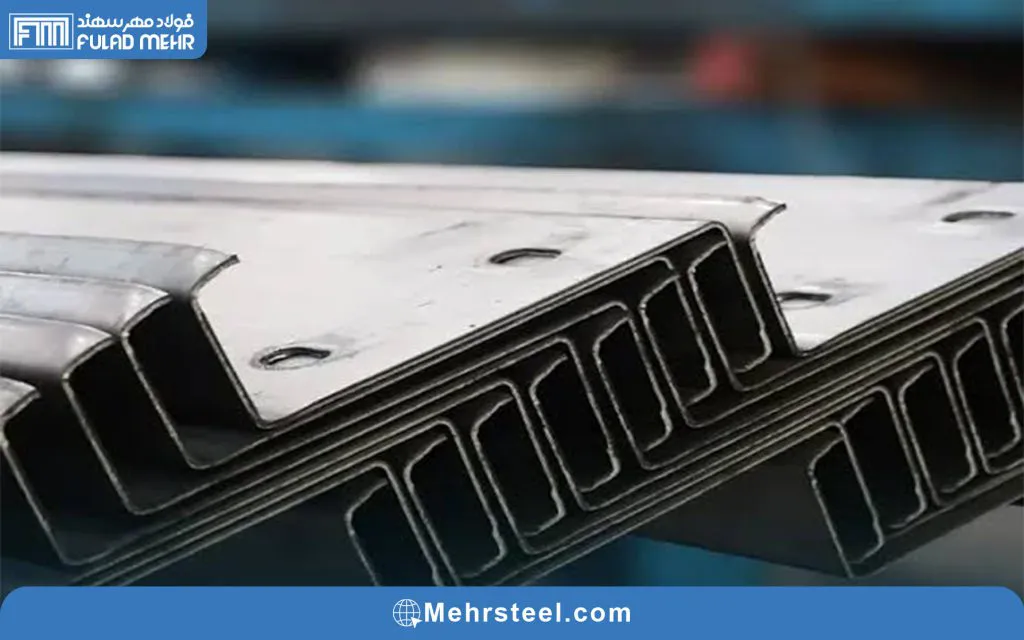

پروفیل زد پانچ‌دار
این نوع پروفیل روی فلنج‌های خود دارای سوراخ یا شکاف است تا عبور لوله، کابل و سیم‌کشی از داخل سازه راحت‌تر انجام شود. این مدل معمولاً در پروژه‌هایی سفارش داده می‌شود که از قبل نیاز به تأسیسات داخل سقف مشخص شده باشد.
پروفیل زد در کجا استفاده می‌شود؟
کاربرد اصلی پروفیل زد، پوشش سقف سوله‌های صنعتی، سالن‌های ورزشی، پارکینگ‌های بزرگ و انبارهاست؛ اما استفاده آن به همین‌جا محدود نمی‌شود. برخی از رایج‌ترین موارد مصرف این محصول عبارت‌اند از:
- زیرسازی و پوشش سقف‌های شیب‌دار سوله و کارخانه
- ساخت فریم‌های فلزی ثانویه در اسکلت سازه
- تقویت سقف سالن‌های چندطبقه با بار سنگین
- ساخت پارتیشن‌های داخلی و اتصال قطعات فلزی با پیچ و مهره
- پایه و ریل‌بندی در صنایع خودروسازی و کشتی‌سازی
- پشتیبانی سازه‌های نیروگاه خورشیدی و قاب گلخانه
- نرده‌های حفاظتی پل‌ها و بزرگراه‌ها
به دلیل نصب سریع و امکان تعویض قطعه آسیب‌دیده بدون نیاز به تخریب کل سازه، پروفیل زد در پروژه‌های بازسازی و مقاوم‌سازی سازه‌های موجود در ایران، به‌ویژه در مناطق زلزله‌خیز، گزینه‌ای پرکاربرد محسوب می‌شود.
چرا سازندگان سوله، پروفیل زد را انتخاب می‌کنند؟
- وزن پایین: کاهش بار مرده سازه و صرفه‌جویی در هزینه فونداسیون
- مقاومت بالا: تحمل بارهای سنگین با وجود سبکی نسبی
- نصب و برش آسان: قابلیت قرارگیری پیوسته کنار هم و برش دقیق
- انطباق با شیب سقف: مناسب برای طیف وسیعی از زوایای سقف
- قابلیت بازیافت: در صورت نگهداری صحیح و دوری از رطوبت
استاندارد پروفیل زد
تولید پروفیل زد در ایران تابع استاندارد ملی به شماره ۷۳۳۵ (مصوب سال ۱۳۸۲) است. علاوه بر آن، استاندارد ۳۶۹۵ برای ورق‌های فولادی گرم و استاندارد ۵۷۲۲ برای فرآیند تولید با ورق سرد نیز در این صنعت رعایت می‌شود. رعایت این استانداردها تضمین می‌کند که محصول نهایی از نظر ابعاد، ضخامت و مقاومت، مطابق با نیاز واقعی سازه باشد.
نکاتی درباره نصب پروفیل زد در سوله
نصب صحیح پروفیل زد تأثیر مستقیمی بر استحکام نهایی سازه دارد. معمولاً پس از برپایی تیرها و ستون‌های اصلی، پروفیل‌های زد با پیچ و مهره به قاب اصلی سقف متصل می‌شوند. در سوله‌هایی که فاصله ستون‌ها زیاد یا ارتفاع آن‌ها بلند است، لاپه‌های افقی ابتدا برای پوشش دیواره‌ها نصب می‌شوند.
نکته مهم در این مرحله، قرار دادن پروفیل‌ها در جهت‌های متناوب و مخالف در طول سقف است؛ این کار باعث می‌شود فشار و بار وارده به‌طور متوازن توزیع شود و از ایجاد نیروهای پیچشی ناخواسته در سازه جلوگیری می‌کند.
قیمت پروفیل زد به چه عواملی بستگی دارد؟
قیمت پروفیل زد ثابت نیست و بر اساس چند عامل تعیین می‌شود: ضخامت ورق، ارتفاع جان و نوع ورق مصرفی (سیاه، روغنی یا گالوانیزه) از مهم‌ترین این عوامل هستند. در کنار این‌ها، نوسانات نرخ ارز، قیمت جهانی فولاد، هزینه انرژی و میزان عرضه و تقاضای بازار داخلی هم می‌توانند قیمت نهایی را تحت تأثیر قرار دهند. به همین دلیل، برای اطلاع از قیمت روز پروفیل زد و مدل‌های مختلف آن، بهتر است مستقیماً با واحد فروش تماس بگیرید یا از صفحه محصولات سایت استعلام قیمت به‌روز دریافت کنید.
خرید پروفیل زد از مهر استیل
مجموعه مهر استیل (فولاد مهر سهند) در حوزه تولید و توزیع انواع مقاطع فولادی از جمله پروفیل‌های ساختمانی، صنعتی و سوله فعالیت می‌کند و پروفیل زد را در مدل‌ها و ضخامت‌های مختلف عرضه می‌نماید. اگر برای پروژه سوله، سالن صنعتی یا سازه فلزی خود به دنبال پروفیل زد با کیفیت مطمئن و مطابق استاندارد هستید، می‌توانید مشخصات فنی، ابعاد موجود و قیمت روز را از صفحه پروفیل سوله Z در سایت مهر استیل مشاهده کنید یا با کارشناسان فروش مجموعه در تماس باشید تا بر اساس نقشه و نیاز سازه شما، مناسب‌ترین گزینه پیشنهاد شود.
و در آخر
پروفیل زد یکی از پرکاربردترین مقاطع فولادی در سازه‌های سبک و سوله‌های صنعتی است که به دلیل وزن کم، استحکام بالا و سهولت نصب، جایگاه ویژه‌ای در ساخت‌وساز مدرن پیدا کرده است. آشنایی با انواع، ابعاد و استانداردهای این محصول به مهندسان و پیمانکاران کمک می‌کند تا گزینه مناسب پروژه خود را انتخاب کنند. مهر استیل با عرضه انواع پروفیل زد در ضخامت‌ها و ابعاد گوناگون، آماده پاسخگویی به نیاز پروژه‌های صنعتی و ساختمانی شما است.
