نحوه انتخاب ضخامت پروفیل برای ستون فلزی و معرفی بهترین مقاطع

در مهندسی سازه و طراحی اسکلت های فلزی، یکی از حساس ترین تصمیماتی که تیم محاسبات باید اتخاذ کند، طراحی دقیق المان های باربر فشاری است. ستون ها به عنوان قلب تپنده انتقال بار در ساختمان شناخته می شوند و وظیفه دارند تمام بار های مرده و زنده طبقات را با بالاترین ضریب ایمنی به فونداسیون منتقل کنند. در این میان، نحوه انتخاب ضخامت پروفیل برای ستون فلزی به یک چالش مهندسی و اقتصادی بزرگ تبدیل می شود. اگر ضخامت دیواره های مقطع بیش از حد نیاز در نظر گرفته شود، وزن نهایی اسکلت به شدت افزایش می یابد که این موضوع منجر به تحمیل هزینه های سرسام آور به کارفرما و غیر اقتصادی شدن پروژه خواهد شد. از سوی دیگر، اگر به منظور کاهش هزینه ها از مقاطع با ضخامت کم و لاغری بالا استفاده شود، سازه در برابر نیرو های جانبی مانند زلزله و باد های شدید به شدت آسیب پذیر خواهد شد و خطر وقوع پدیده کمانش موضعی یا کلی جان ساکنین را به شدت تهدید خواهد کرد.

بنابراین، رسیدن به یک نقطه تعادل میان مقاومت مکانیکی فولاد و اقتصاد مهندسی، نیازمند تسلط کامل بر روابط مقاومت مصالح و شناخت دقیق آیین نامه های معتبر طراحی ساختمان است. در این مقاله تخصصی قصد داریم تمام متغیر های تاثیر گذار بر ابعاد مقاطع فولادی را کالبد شکافی کنیم تا شما طراحان و پیمانکاران عزیز بتوانید با درک عمیق تری نسبت به تهیه و اجرای این مصالح استراتژیک اقدام نمایید. با مطالعه این راهنما، شما نه تنها با مبانی تئوری رفتار مقاطع توخالی و توپر در شرایط بارگذاری مختلف به صورت کامل آشنا می شوید، بلکه می توانید با دیدی کاملا اجرایی و کارگاهی، بهترین گزینه های موجود در بازار فلزات را برای پروژه های صنعتی و مسکونی خود با اطمینان کامل شناسایی و خریداری کنید.

راهنمای جامع آشنایی با مقاطع فولادی مناسب جهت ساخت اسکلت

در دنیای مهندسی عمران و ساخت و ساز های مدرن صنعتی و مسکونی، یکی از مهم ترین و چالش برانگیز ترین مراحلی که مهندسان طراح و پیمانکاران با آن روبرو هستند، نحوه انتخاب ضخامت پروفیل برای ستون فلزی است. این موضوع به قدری اهمیت دارد که کوچک ترین اشتباه در محاسبات یا انتخاب مقطع نادرست می تواند منجر به خسارات جبران ناپذیر جانی و مالی، ریزش سازه در برابر زلزله و یا افزایش غیر منطقی هزینه های پروژه شود.

مقاطع فولادی به دلیل داشتن مقاومت کششی و فشاری بسیار بالا، گزینه ای ایده آل برای تحمل بار های سنگین طبقات و انتقال ایمن آن ها به فونداسیون محسوب می شوند. اما باید توجه داشت که تنها انتخاب یک مقطع فولادی کافی نیست، بلکه محاسبه دقیق ابعاد هندسی و ضخامت دیواره های آن تضمین کننده پایداری کل سیستم اسکلت فلزی خواهد بود.

پستون ها به عنوان اعضای فشاری اصلی در هر ساختمان شناخته می شوند و وظیفه دارند بار های مرده ناشی از وزن مصالح ساختمانی و بار های زنده ناشی از حضور افراد و تجهیزات را به درستی تحمل کنند. در نتیجه، داشتن اطلاعات دقیق درباره رفتار مکانیکی فولاد و نحوه توزیع تنش در مقاطع توپر و توخالی، یک پیش نیاز اساسی برای هر طراح سازه به شمار می رود تا بتواند ایمنی ساکنین را در طول عمر مفید ساختمان تضمین نماید.

عوامل موثر بر تعیین ابعاد و محاسبه ضخامت قوطی فلزی

زمانی که وارد فاز طراحی تفصیلی یک سازه فولادی می شویم، باید پارامتر های متعددی را برای رسیدن به یک طرح بهینه و ایمن در نظر بگیریم. عوامل محیطی، نوع کاربری ساختمان، شرایط ژئوتکنیکی بستر زمین و همچنین لرزه خیزی منطقه، همگی نقش بسیار پر رنگی در فرآیند طراحی ایفا می کنند. در این میان، مهندسان برای رسیدن به بهترین نتیجه باید به ضخامت پروفیل قوطی توجه ویژه ای داشته باشند، زیرا قوطی های صنعتی به دلیل داشتن تقارن هندسی در دو محور اصلی، مقاومت بسیار عالی در برابر کمانش و پیچش از خود نشان می دهند.

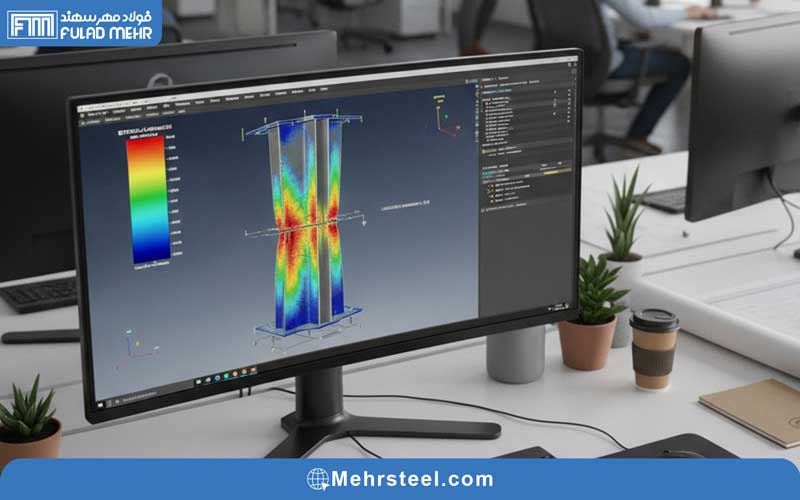

به همین دلیل، امروزه استفاده از این مقاطع به عنوان پروفیل ستون ساختمان در پروژه های تجاری و مسکونی به شدت رواج یافته است و فرآیند محاسبه ضخامت قوطی فلزی یک بخش جدایی ناپذیر از فاز مهندسی محسوب می شود. نحوه انتخاب ضخامت پروفیل برای ستون فلزی در این مرحله نیازمند تحلیل های نرم افزاری پیشرفته با استفاده از برنامه های المان محدود است تا از هدر رفت مصالح گران قیمت جلوگیری شود.

از طرف دیگر، شرایط آب و هوایی منطقه پروژه نیز بر این انتخاب تاثیر گذار است؛ به عنوان مثال در مناطقی که رطوبت هوا بالا است یا احتمال خوردگی اسیدی وجود دارد، طراحان علاوه بر مسائل باربری سازه ای، باید ضخامت اضافی برای مقابله با زنگ زدگی و خوردگی فلز در طول عمر مفید سازه را در نظر بگیرند. همچنین، نوع اتصالات به کار رفته در اسکلت اعم از جوشی یا پیچ و مهره ای می تواند مستقیما بر ضخامت پروفیل قوطی تاثیر بگذارد، زیرا اتصالات باید توانایی انتقال لنگر ها و نیرو های برشی را بدون ایجاد تمرکز تنش مخرب در دیواره ستون داشته باشند تا گره های سازه دچار گسیختگی نشوند.

بررسی بارهای وارده بر سازه و تاثیر آن ها در طراحی

در علم مهندسی عمران، شناخت و تحلیل بار های وارده بر یک ساختمان اولین و مهم ترین گام پیش از شروع هرگونه عملیات اجرایی است. بار های وارد بر یک سازه به صورت کلی به دو دسته بار های ثقلی و بار های جانبی تقسیم بندی می شوند که هر کدام رفتار متفاوتی در اعضای باربر ایجاد می کنند. بار های ثقلی شامل بار مرده که همان وزن خالص اسکلت، سقف ها، دیوار ها و کف سازی ها است و بار زنده که ناشی از وزن متغیر افراد، مبلمان و تجهیزات اداری یا صنعتی می باشد، هستند.

در مقابل، بار های جانبی مانند نیروی عظیم باد در مناطق طوفان خیز و نیروی مخرب زلزله در مناطق فعال تکتونیکی، لنگر های خمشی بسیار شدیدی را در پایه ستون ها ایجاد می کنند. به همین منظور، فرآیند محاسبه ضخامت قوطی فلزی باید با در نظر گرفتن بدترین ترکیب بارگذاری ممکن انجام شود تا مقطع فلزی در بحرانی ترین شرایط نیز پایداری خود را حفظ کند.

علاوه بر ستون های اصلی طبقات، در ساخت سوله های صنعتی و سازه های سبک تر، اعضای دیگری نیز برای انتقال بار پوشش سقف به کار می روند که در این راستا برای تامین عناصر فرعی و پرلین ها، مراجعه به مراجع معتبر جهت خرید پروفیل Z با ضخامت استاندارد یک اقدام ضروری و اصولی محسوب می شود. نحوه انتخاب ضخامت پروفیل برای ستون فلزی به صورت مستقیم با میزان تنش محوری و لنگر خمشی ناشی از این ترکیبات بارگذاری گره خورده است و مهندس محاسب موظف است با استفاده از معادلات پیشرفته مقاومت مصالح، اطمینان حاصل کند که تنش های ایجاد شده در دیواره ستون هرگز از تنش تسلیم فولاد تجاوز نخواهد کرد.

نقش ارتفاع ستون در پایداری و مقاومت کمانشی

ارتفاع هر طبقه از ساختمان یکی از پارامتر های هندسی بحرانی است که مستقیما بر رفتار لرزه ای و پایداری سازه در برابر نیرو های فشاری تاثیر می گذارد. در مکانیک جامدات پدیده ای مخرب به نام کمانش وجود دارد که بر اساس آن، یک عضو فشاری بلند و لاغر پیش از آن که به حد نهایی تحمل فشاری خود برسد، در اثر ناپایداری جانبی خم شده و فرو می ریزد.

ضریب لاغری ستون که تابعی مستقیم از ارتفاع مهار نشده و شعاع ژیراسیون مقطع است، تعیین کننده اصلی احتمال وقوع این پدیده خطرناک است. به همین علت، در سوله های بلند یا طبقات همکف تجاری با ارتفاع زیاد، نحوه انتخاب ضخامت پروفیل برای ستون فلزی نیازمند حساسیت و دقت مضاعفی است تا ممان اینرسی لازم برای جلوگیری از کمانش فراهم گردد. در این موارد، مهندسان طراح بر اساس روابط تئوری اویلر، حداقل ضخامت ستون فلزی را محاسبه می کنند تا ضریب اطمینان مقطع به عدد مجاز آیین نامه برسد.

افزایش ضخامت پروفیل قوطی یکی از راهکار های بسیار موثر برای بالا بردن ممان اینرسی مقطع بدون افزایش ابعاد خارجی آن است که در معماری داخلی فضا نیز هیچ گونه اختلالی ایجاد نمی کند. همچنین، زمانی که از مقاطع توخالی ساختمانی به عنوان پروفیل ستون ساختمان بهره می بریم، توزیع متقارن جرم در فاصله دور تر از مرکز هندسی مقطع باعث می شود که مقاومت ستون در برابر کمانش حول هر دو محور به صورت یکنواخت و چشمگیر افزایش یابد. در نتیجه، برای ستون های بلند تر، همیشه انتخاب مقاطعی با گوشه های تقویت شده در اولویت قرار دارد تا ایمنی سازه تحت هیچ شرایطی به خطر نیفتد.

استانداردهای بین المللی و مقررات ملی ساختمان در ایران

طراحی سازه های فولادی یک علم دقیق و مبتنی بر استاندارد های جهانی است که تخطی از آن ها می تواند تبعات قانونی و فنی بسیار سنگینی به همراه داشته باشد. در سطح بین المللی، آیین نامه های معتبری مانند موسسه ساختمان های فولادی آمریکا و همچنین یوروکد اروپا، مبانی بسیار مستحکمی را برای محاسبه و طراحی اعضای باربر ارائه داده اند. درون کشور ما ایران نیز، مبحث دهم مقررات ملی ساختمان به صورت اختصاصی به طراحی و اجرای ساختمان های فولادی پرداخته است و تمامی طراحان و پیمانکاران موظف به رعایت بند به بند این مقررات الزام آور هستند.

داخل این آیین نامه ها، نحوه انتخاب ضخامت پروفیل برای ستون فلزی بر اساس مفاهیمی همچون فشردگی مقطع و محدودیت های نسبت عرض به ضخامت دیواره ها تعریف شده است تا از پدیده کمانش موضعی در هنگام وقوع زلزله های شدید جلوگیری به عمل آید. رعایت این استاندارد ها فقط برای اعضای سنگین نیست، بلکه به عنوان مثال هنگام مراجعه به جدول ضخامت پروفیل ها که توسط برند های معتبری همچون مهر استیل منتشر می شود، متوجه می شویم که حتی برای تهیه و خرید پروفیل چهارچوب فلزی جهت نصب درب ها و پنجره ها نیز باید به استاندارد های تولید ورق توجه ویژه ای نمود.

مقررات ملی ساختمان به وضوح بیان می کند که استفاده از فولاد هایی با مقاومت تسلیم پایین یا مقاطعی که ضخامت واقعی آن ها کمتر از حد اسمی درج شده در گواهینامه فنی کارخانه است، در اسکلت اصلی کاملا غیر مجاز می باشد. کنترل ابعادی مقاطع با ابزار های دقیق پیش از نصب، از ارکان اصلی تضمین کیفیت در پروژه های ساختمانی به شمار می رود.

اهمیت نوع پروفیل مصرفی در اجرای پروژه های صنعتی

پروژه های صنعتی مانند کارخانه های تولیدی عظیم، انبار های بزرگ کالا، نیروگاه ها و پتروشیمی ها، شرایط بارگذاری بسیار پیچیده تر و سنگین تری نسبت به پروژه های مسکونی متداول دارند. در این نوع پروژه های خاص، علاوه بر بار های مرده و زنده معمولی، بار های دینامیکی ناشی از لرزش ماشین آلات سنگین، حرکت پیوسته جرثقیل های سقفی با ظرفیت بالا و تنش های حرارتی مستمر نیز به اعضای باربر اسکلت اعمال می شود. به همین دلیل، کاربرد قوطی صنعتی در ستون این گونه سازه ها به دلیل ظرفیت باربری خارق العاده و مقاومت استثنایی در برابر پیچش، بسیار متداول و از نظر اقتصادی توجیه پذیر است.

مقاطع صنعتی توخالی معمولا از ورق های فولادی سیاه ضخیم و با استفاده از دستگاه های رول فرمینگ پیشرفته و خطوط جوشکاری زیر پودری تولید می شوند تا بالاترین میزان یکپارچگی ساختاری را داشته باشند. در این محیط های خشن صنعتی، فرآیند دقیق محاسبه ضخامت قوطی فلزی باید با در نظر گرفتن پدیده خستگی فولاد ناشی از بار های تناوبی انجام پذیرد تا از ایجاد ترک های میکروسکوپی در محل اتصالات جلوگیری شود.

نحوه انتخاب ضخامت پروفیل برای ستون فلزی در یک سوله کارگاهی، مستقیما تحت تاثیر نیرو های ترمز طولی و عرضی جرثقیل قرار دارد. علاوه بر این، برای رسیدن به بالاترین سطح ایمنی در برابر لنگر های واژگونی، طراحان به افزایش ضخامت پروفیل قوطی در بخش پایه ستون روی می آورند. طراحان حرفه ای با بهره گیری از نرم افزار ها، توزیع تنش را شبیه سازی می کنند تا نقاط بحرانی شناسایی شده و در صورت نیاز از ورق های تقویتی در داخل ستون ها استفاده نمایند.

بررسی جدول ضخامت پروفیل ها برای مقاطع مختلف

مهندسان عمران برای تسریع در روند محاسبات سازه ای و جلوگیری از خطا های انسانی در زمان طراحی، همواره از جداول استاندارد مهندسی که توسط کارخانه های تولید کننده معتبر و مراجع علمی منتشر می شوند، استفاده می کنند. این جداول حاوی اطلاعات حیاتی و بسیار دقیقی در مورد مشخصات هندسی از جمله مساحت دقیق مقطع، ممان اینرسی حول محور های اصلی، اساس مقطع الاستیک، شعاع ژیراسیون و وزن واحد طول مقاطع فولادی هستند.

دسترسی به یک مرجع معتبر مانند جدول ضخامت پروفیل ها به مهندس محاسب این امکان را می دهد که پس از به دست آوردن نیرو های داخلی سازه از طریق تحلیل های رایانه ای، به سرعت مقطع بهینه و اقتصادی را برای سازه خود انتخاب نماید. نحوه انتخاب ضخامت پروفیل برای ستون فلزی با بررسی موشکافانه این جداول و تطبیق دادن نیاز های باربری با مقاطع موجود در بازار آهن کشور تکمیل می شود.

انتخاب مقاطع مناسب به عنوان پروفیل ستون ساختمان با کمک این داده ها با سرعت بالایی انجام می گیرد و کارشناسان فنی در مجموعه مهر استیل این اطلاعات را برای راحتی مشتریان فراهم کرده اند. در بازار داخلی، قوطی های ساختمانی معمولا از ضخامت دو میلی متر تا چند سانتی متر تولید می گردند و آگاهی از تنوع وزن ها کمک شایانی به بهینه سازی متریال می کند. در ادامه یک جدول راهنمای کاربردی ارائه شده است تا مهندسان با ابعاد مقاطع بهتر آشنا شوند.

نکات مهم پیش از خرید مقاطع فولادی از بازار آهن

پس از نهایی شدن نقشه های اجرایی و مشخص شدن تناژ دقیق مصالح مورد نیاز در لیست فر، مرحله بسیار حساس تامین مواد اولیه و خرید از بازار آهن آغاز می شود. در این مرحله، مدیران پروژه باید با آگاهی کامل از پارامتر های فنی اقدام به ثبت سفارش کنند تا از کیفیت کالا های دریافتی اطمینان کامل حاصل نمایند. یکی از مهم ترین مدارکی که در هنگام خرید باید از کارخانه درخواست شود، گواهینامه کیفیت یا همان سرتیفیکیت معتبر است که شامل آنالیز شیمیایی ذوب فولاد و نتایج آزمون های کشش می باشد.

تامین کنندگان شناخته شده ای همچون مهر استیل با ارائه بارنامه های رسمی و شفافیت در ارائه مدارک فنی، نقش بسزایی در تامین مصالح با کیفیت برای پروژه های ملی ایفا می کنند. در زمان تحویل بار در سایت پروژه، مهندس ناظر موظف است با استفاده از ابزار های کالیبره شده، ضخامت پروفیل قوطی را در چندین نقطه با دقت اندازه گیری کند تا از تطابق آن با نقشه ها مطمئن شود. برای مطالعه استاندارد های جهانی متریال می توانید به وب سایت معتبر AISC مراجعه فرمایید.

کیفیت درز جوش طولی در مقاطعی که به عنوان پروفیل ستون ساختمان استفاده می شوند بسیار حیاتی است، زیرا ناپیوستگی در جوش می تواند باعث گسیختگی شود. همچنین یکی دیگر از مواردی که در نحوه انتخاب ضخامت پروفیل برای ستون فلزی باید لحاظ شود، میزان رواداری مجاز کارخانه است. برای راهنمایی بهتر، مهم ترین نکات خرید به شرح زیر است:

• کنترل دقیق وزن بارنامه باسکول مبدا و مقصد و تطابق آن با وزن تئوری در جداول.
• بررسی ظاهری مقاطع جهت اطمینان از عدم وجود زنگ زدگی های عمیق و ورقه ای شدن سطح.
• اندازه گیری میزان ناشاقولی مقطع و اطمینان از قرار داشتن آن در محدوده استاندارد.
• درخواست برگه اصالت کالا و گارانتی از فروشنده برای جلوگیری از ورود آهن بی کیفیت.
• انجام تست امواج فراصوت برای بررسی سلامت جوش در مقاطع ضخیم صنعتی.

نکات طلایی در نحوه انتخاب ضخامت پروفیل برای ستون فلزی

در نهایت و با مرور تمام مفاهیم تخصصی مطرح شده در این راهنمای جامع، می توان نتیجه گرفت که فرآیند طراحی یک سازه فولادی به هیچ وجه یک امر سلیقه ای یا حدسی نیست و نیازمند دانش عمیق مکانیک جامدات و تجربه کارگاهی است. نحوه انتخاب ضخامت پروفیل برای ستون فلزی به عنوان یکی از گلوگاه های اصلی در پایداری ساختمان، ترکیبی پیچیده از شناخت دقیق بار های وارده بر طبقات، تسلط بر آیین نامه های معتبر، درک صحیح از رفتار مقاطع فولادی در برابر کمانش و همچنین آشنایی کامل با تنوع متریال موجود در بازار فلزات می باشد.

مهندسان محاسب وظیفه دارند با ایجاد تعادل منطقی بین مقاومت، ایمنی ساکنین و اقتصاد مهندسی، مقاطعی را پیشنهاد دهند که علاوه بر تضمین پایداری سازه در طول زمان، هزینه های ساخت را نیز مدیریت کنند. در این مسیر پر چالش صنعتی، همراهی با یک مجموعه تامین کننده متخصص و متعهد می تواند تفاوت چشمگیری در سرعت پیشرفت و کیفیت نهایی پروژه ایجاد کند.

کارشناسان فنی در شرکت مهر استیل همواره آماده هستند تا با ارائه مشاوره های تخصصی، شما را در تمامی مراحل از فاز برآورد تناژ اولیه تا مرحله خرید نهایی مصالح استاندارد همراهی نمایند. هدف اصلی ما ارتقای سطح کیفی اسکلت های فلزی در کشور و تامین مصالحی است که بالاترین ضریب اطمینان را به ارمغان بیاورد. از شما مهندسان و پیمانکاران محترم دعوت می کنیم تجربیات کارگاهی و چالش های خود را در بخش دیدگاه ها با ما به اشتراک بگذارید و برای استعلام لیست قیمت روزانه انواع مقاطع و ثبت سفارش قطعی، همین حالا با واحد فروش سایت تماس حاصل فرمایید.
