فرمول محاسبه تحمل بار قوطی
- مرداد 8, 1405
- 11:17 ب.ظ
- بدون دیدگاه
در صنعت ساختمان سازی و پروژه های عمرانی، مقاطع فولادی نقش ستون های اصلی را ایفا می کنند. انتخاب درست این مصالح تاثیر مستقیمی بر امنیت جان انسان ها و پایداری بنا دارد. قوطی پروفیل که یک مقطع آهنی توخالی به شکل مربع یا مستطیل است، از جمله پرمصرف ترین ابزارها در این حوزه به شمار می رود. مهندسان پیش از شروع هر پروژه ای، نیاز به دانستن توان دقیق باربری این مقاطع دارند. استفاده از فرمول محاسبه تحمل بار قوطی به متخصصان اجازه می دهد تا از بروز حوادثی همچون شکستگی یا خم شدن سازه جلوگیری کنند. این مقاله به بررسی دقیق روش های ریاضی، جداول استاندارد و عوامل موثر بر مقاومت این قطعات می پردازد.

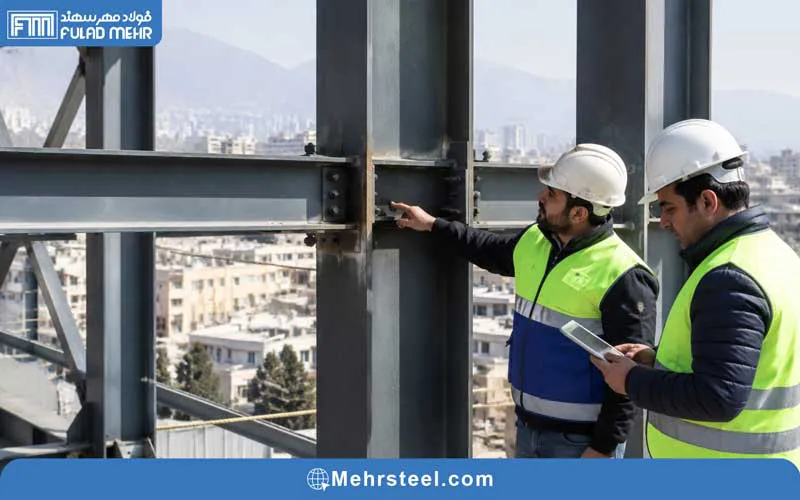

اهمیت شناخت توان باربری در پروفیل های فولادی
قوطی های فولادی به دلیل شکل هندسی خاص خود، مقاومت بسیار بالایی در برابر فشار و کشش دارند. کارخانه ها این محصولات را به دو روش تولید مستقیم (یکپارچه) و تولید به روش جوش دادن نورد فولادی (درزدار) می سازند. نمونه های یکپارچه معمولا استحکام بیشتری دارند، اما در اکثر پروژه های ساختمانی به دلیل صرفه اقتصادی، از نمونه های جوش خورده استفاده می کنند. اگر وزن وارد شده بر این مقاطع از حد مجاز فراتر برود، تنش های فشاری باعث کمانش یا شکستگی قطعه می شود. بنابراین، مدیران پروژه باید با محاسبه تحمل بار قوطی، ایمنی کامل سازه را تضمین نمایند.
عوامل کلیدی موثر بر تحمل بار قوطی
پارامترهای متعددی بر میزان باری که یک قوطی می تواند تحمل کند اثر می گذارند. آگاهی از این موارد اولین قدم در نحوه محاسبه تحمل بار قوطی است:
- وزن و ضخامت ورق: رابطه مستقیمی بین ضخامت ورق سیاه به کار رفته و توان باربری وجود دارد. هرچه ضخامت بیشتر باشد، مقاومت فشاری مقطع بالاتر می رود.
- ابعاد و سایز مقطع: قوطی های بزرگتر (معروف به قوطی ستونی) برای تحمل بارهای سنگین در اسکلت اصلی ساختمان طراحی شده اند.
- نوع فولاد و کیفیت ساخت: جنس ورق و رعایت استانداردهای بین المللی در خط تولید، ظرفیت نهایی مقطع را مشخص می کند.
- موقعیت قرارگیری: نحوه نصب قوطی به صورت عمودی یا افقی و فاصله بین تکیه گاه ها، بر سطح بارگیر اثر می گذارد.
- نوع بار: مهندسان باید بین بار مرده (وزن خود سازه) و بار زنده (افراد و تجهیزات) تمایز قائل شوند.
فرمول محاسبه تحمل بار قوطی و محاسبات ریاضی
برای به دست آوردن دقیق میزان باربری، ابتدا باید وزن پروفیل را به درستی محاسبه کرد. وزن مخصوص آهن در محاسبات مهندسی معمولا ۷.۸۵ گرم بر سانتی متر مکعب در نظر گرفته می شود.
فرمول محاسبه وزن قوطی: مهندسان از این رابطه برای به دست آوردن وزن هر شاخه استفاده می کنند: وزن قوطی (کیلوگرم) = [تعداد × طول (متر) × ضخامت (میلی متر) × مجموع طول و عرض مقطع (میلی متر) × ۲ × ۷.۸۶] / ۱۰۰۰.
پس از تعیین وزن، برای محاسبه تحمل بار قوطی در سازه های ساده می توان از رابطه زیر کمک گرفت: تحمل بار = وزن پروفیل (کیلوگرم) × طول پروفیل (متر) × تعداد مقاطع به کار رفته در نقطه بارگیری.
البته در محاسبات پیشرفته تر سازه ای، مهندسان به گشتاور اینرسی و شعاع ژیراسیون توجه می کنند که در جداول اشتال ذکر شده است. طبق گزارش انجمن آهن و فولاد آمریکا، مقاومت فشاری یک ستون توخالی بستگی شدیدی به نسبت پهنا به ضخامت دارد تا از کمانش موضعی جلوگیری شود.
جدول تحمل بار قوطی و کاربرد آن
یکی از سریع ترین راه ها برای دسترسی به اطلاعات فنی، استفاده از جدول تحمل بار قوطی است. این جداول بر اساس استانداردهایی همچون DIN آلمان و ISIRI ایران تنظیم شده اند. در این جداول، نمادهای خاصی وجود دارند که راهنمای خریداران هستند:
- G: وزن واحد طول (کیلوگرم بر متر).
- W: گشتاور مقاوم مقطع.
- J: ممان اینرسی برای سنجش مقاومت در برابر خم شدن.
در ادامه، نمونه ای از داده های فنی که در جدول تحمل بار قوطی پروفیل مشاهده می کنید، آورده شده است:
| سایز قوطی (mm) | ضخامت (mm) | وزن هر متر (kg/m) | ممان اینرسی (cm4) |
|---|---|---|---|
| ۴۰ × ۴۰ | ۲.۹ | ۳.۳۲ | ۹.۶۶ |
| ۵۰ × ۵۰ | ۴ | ۵.۶۷ | ۲۵.۴ |
| ۶۰ × ۶۰ | ۴ | ۶.۹۳ | ۴۵.۹ |
| ۸۰ × ۸۰ | ۴.۵ | ۱۰.۵ | ۱۲۷ |
| ۱۰۰ × ۱۰۰ | ۵ | ۱۴.۷ | ۲۸۱ |
استفاده از این اعداد به پیمانکاران کمک می کند تا بدون نیاز به محاسبات دستی پیچیده، مقطع مناسب را از میان محصولات کارخانه های معتبر انتخاب کنند.
تفاوت باربری در قوطی های سبک و سنگین
پروفیل ها از نظر وزنی به دو دسته اصلی تقسیم می شوند که هر کدام ظرفیت متفاوتی دارند :
- پروفیل سبک (مبلی): این قطعات را از ورق های روغنی با ضخامت کمتر از ۱.۵ میلی متر تولید می کنند. به دلیل ظرافت، از آن ها در ساخت مبلمان، صندلی و تجهیزات پزشکی استفاده می کنند و برای تحمل بارهای سنگین ساختمانی مناسب نیستند.
- پروفیل سنگین (صنعتی): این محصولات از ورق سیاه با ضخامت بالای ۱.۵ میلی متر ساخته می شوند. قوطی های سنگین ستون فقرات سازه های عظیم، سوله ها و ماشین آلات سنگین هستند.
آگاهی از نحوه محاسبه تحمل بار قوطی در هر دو دسته اهمیت دارد تا از هدررفت سرمایه یا تخریب سازه جلوگیری شود.
استانداردهای تولید و تاثیر آن بر امنیت
اگر کارخانه تولیدکننده استانداردهای لازم را رعایت نکند، داده های موجود در جدول تحمل بار قوطی پروفیل فاقد اعتبار خواهند بود. یکی از معتبرترین مراجع خارجی در این زمینه، استاندارد اروپایی EN 10219 است که مشخصات فنی مقاطع توخالی جوش داده شده را تعیین می کند. رعایت این اصول باعث می شود تا قوطی در برابر تنش های ناگهانی (مانند زلزله) انعطاف پذیری و استحکام لازم را داشته باشد. شرکت های پیشرو مانند فولاد مهر سهند قبل از ارسال بار به مشتری، تمامی قطعات را مورد بازرسی قرار می دهند تا با مقادیر تئوریک مطابقت داشته باشند.
روش های کاربردی برای محاسبه تحمل بار در محل پروژه
اگر دسترسی به نرم افزارهای مهندسی محدود باشد، تکنسین ها می توانند از روش های زیر استفاده کنند:
- مقایسه با باسکول: وزن به دست آمده از محاسبه تحمل بار قوطی باید با وزن واقعی روی باسکول نزدیک باشد. اختلاف زیاد نشان دهنده کیفیت پایین ورق یا عدم رعایت ضخامت استاندارد است.
- استفاده از ماشین حساب آنلاین: بسیاری از سایت های مرجع، ابزارهای محاسبه گر آنلاین را در اختیار کاربران قرار می دهند که با وارد کردن ابعاد، وزن و توان باربری را نمایش می دهند.
- بررسی سطح بارگیر: تعیین اینکه بار به صورت متمرکز در یک نقطه است یا به صورت گسترده پخش می شود، در انتخاب سایز نهایی قوطی نقش کلیدی دارد.

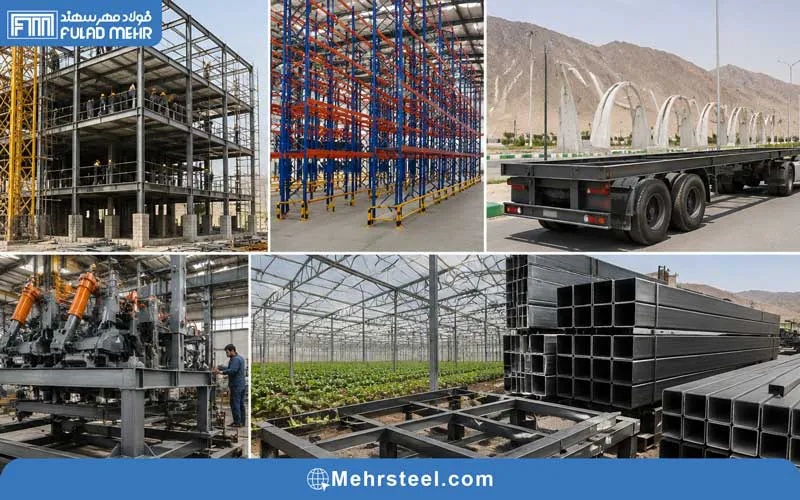

کاربردهای گسترده قوطی های باربر در صنایع
قوطی های فولادی تنها در ساختمان سازی کاربرد ندارند. تنوع در جدول تحمل بار قوطی باعث شده است تا این محصول در بخش های زیر استفاده شود:
- صنایع خودرو سازی: برای ساخت شاسی و اتاق خودروهای سبک و سنگین.
- کشاورزی: ساخت گلخانه های مدرن و ماشین آلات کشت.
- زیرساخت های شهری: تابلوهای تبلیغاتی عظیم و دکل های انتقال نیرو.
- تجهیزات ورزشی: ساخت دستگاه های بدنسازی که نیاز به تحمل وزن مداوم دارند.
تجربه کیفیت و قدرت با محصولات فولاد مهر سهند
شرکت فولاد مهر سهند از سال ۱۳۸۷ در تبریز فعالیت خود را آغاز کرد و اکنون یکی از بزرگترین تولیدکنندگان لوله و پروفیل در کشور است. این مجموعه با ظرفیت تولید ۳۲۰ هزار تن در سال، انواع قوطی های ساختمانی و صنعتی را با بالاترین استانداردهای ملی و بین المللی به بازار عرضه می کند.
محصولات فولاد مهر سهند به دلیل استفاده از مواد اولیه درجه یک و تکنولوژی های روز، بالاترین دقت را در مقادیر ذکر شده در جدول تحمل بار قوطی دارند. خریداران و پیمانکاران می توانند با خیالی آسوده از قوطی های پروفیلی این کارخانه در حساس ترین بخش های سازه خود استفاده کنند. برای دریافت مشاوره تخصصی و استعلام قیمت روز محصولات، کافی است با کارشناسان مجرب فولاد مهر سهند تماس بگیرید تا بهترین گزینه را برای پروژه های خود انتخاب نمایید.
