مهاربند یا بادبند چیست؟
- مرداد 14, 1405
- 11:27 ب.ظ
- بدون دیدگاه
در صنعت ساختمان سازی، تامین امنیت و پایداری سازه در برابر حوادث طبیعی چون زلزله و طوفان اهمیت بسیار زیادی دارد. مهندسان برای رسیدن به این هدف از المان های مختلفی استفاده می کنند که یکی از حیاتی ترین آن ها مهاربند است. این مقاله به صورت کامل به پرسش مهاربند یا بادبند چیست پاسخ می دهد و ابعاد مختلف این تجهیزات ساختمانی را بررسی می کند.

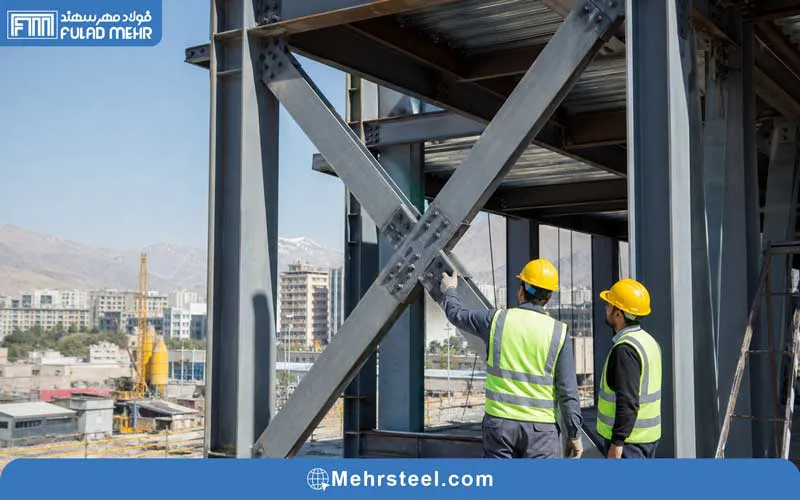

مفهوم کلی بادبند ساختمانی چیست؟
اگر بخواهیم بدانیم بادبند ساختمانی چیست، باید آن را به عنوان یک سیستم ساختاری معرفی کنیم که نیروهای جانبی ناشی از باد و زمین لرزه را مهار می کند. این اعضا معمولا به صورت مورب در میان قاب های ساختمان قرار می گیرند و یک مسیر ایمن برای انتقال بار به پی یا فونداسیون ساختمان فراهم می سازند. در واقع، بدون وجود این سیستم، ستون ها و تیرها تحت فشار بارهای افقی دچار تغییر شکل شدید یا شکست می شوند.
بررسی مهاربند یا بادبند ساختمانی چیست و چه وظایفی دارد؟
در پاسخ به این که مهاربند یا بادبند ساختمانی چیست، باید به نقش آن در محدود کردن تغییر مکان طبقات اشاره کرد. این عضو سازه ای مانند یک اسکلت ثانویه عمل می کند و سختی جانبی کل سازه را به میزان قابل توجهی ارتقا می دهد. طراحان با استفاده از مهاربندها، انرژی ناشی از لرزش های زمین را جذب و مستهلک می کنند تا اسکلت اصلی ساختمان سالم بماند. طبق استانداردهای بین المللی همچون ASCE 41-06، استفاده از سیستم های مهاربندی یکی از مطمئن ترین روش ها برای مقاوم سازی لرزه ای به شمار می رود.
بادبند چیست و از چه اجزایی تشکیل می شود؟
دانستن این که بادبند چیست مستلزم شناخت اجزای تشکیل دهنده آن است. یک سیستم مهاربندی کامل از بخش های زیر تشکیل می شود:
- عضو مهاربند: این بخش که وظیفه اصلی تحمل نیرو را بر عهده دارد، معمولا از مقاطع فولادی نظیر نبشی، ناودانی، قوطی یا لوله ساخته می شود.
- صفحات اتصال (گاست پلیت): ورق های فولادی ضخیمی هستند که مهاربند را به محل تقاطع تیر و ستون متصل می کنند.
- اتصالات: شامل پیچ و مهره یا جوشکاری های دقیق است که انتقال نیرو را تضمین می کنند.
- عضو پیوندی: در برخی مهاربندهای پیشرفته، بخشی به نام تیر پیوند وجود دارد که وظیفه جذب انرژی از طریق تغییر شکل پلاستیک را انجام می دهد.

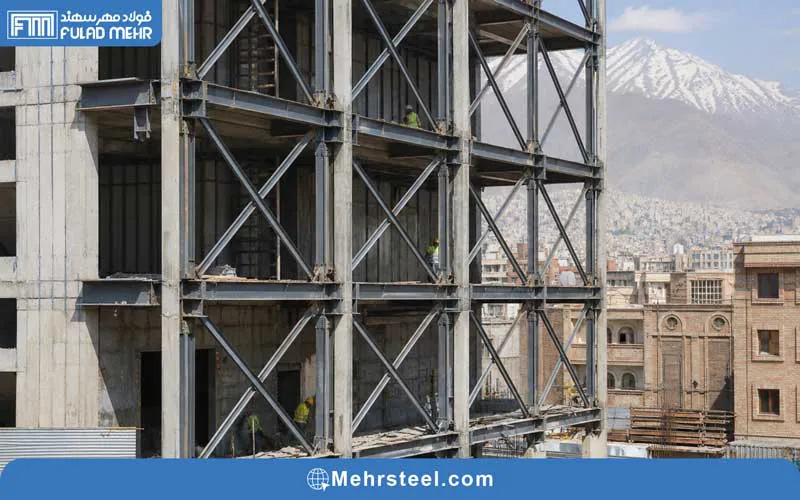

مهاربند چیست و عملکرد آن چگونه است؟
برای درک بهتر این که مهاربند چیست، باید نحوه توزیع بار در آن را تحلیل کرد. وقتی نیروی افقی به ساختمان وارد می شود، مهاربندها با توجه به زاویه قرارگیری خود تحت تنش های کششی یا فشاری قرار می گیرند. این سیستم نیرو را از قاب اصلی می گیرد و آن را به بخش های پایینی و در نهایت زمین منتقل می کند. این عملکرد هماهنگ باعث می شود تا تغییر شکل های ناخواسته در سازه به حداقل برسد و پایداری ساختمان حفظ شود.
انواع سیستم های مهاربندی در ساختمان
پس از پاسخ به سوال مهاربند یا بادبند چیست، باید با دسته بندی های مختلف آن آشنا شد. به طور کلی دو نوع سیستم اصلی مهاربندی در مهندسی عمران وجود دارد:
1. سیستم مهاربندی همگرا (CBF) در این روش، محور اعضای مهاربند، تیر و ستون همگی در یک نقطه مشترک به یکدیگر می رسند. سیستم همگرا سختی بسیار بالایی ایجاد می کند و اجرای آن نسبت به روش های دیگر ساده تر و اقتصادی تر است. با این حال، این سیستم شکل پذیری کمتری دارد و ممکن است در زلزله های بسیار شدید دچار کمانش شود.
2. سیستم مهاربندی واگرا (EBF) در سیستم واگرا، اعضا در یک نقطه متلاقی نمی شوند و فاصله ای بین آن ها روی تیر وجود دارد که تیر پیوند نامیده می شود. این سیستم ترکیبی از سختی مهاربند همگرا و شکل پذیری قاب خمشی را ارائه می دهد. مهاربند واگرا بهترین گزینه برای ساختمان های بلند در مناطق زلزله خیز است.
انواع مهاربندهای همگرا بر اساس شکل هندسی
طراحان با توجه به نیاز پروژه و محدودیت های معماری، یکی از اشکال زیر را انتخاب می کنند:

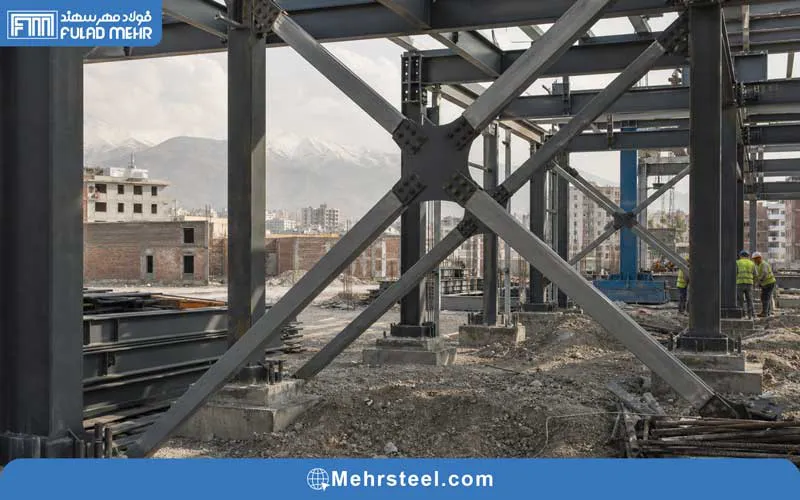

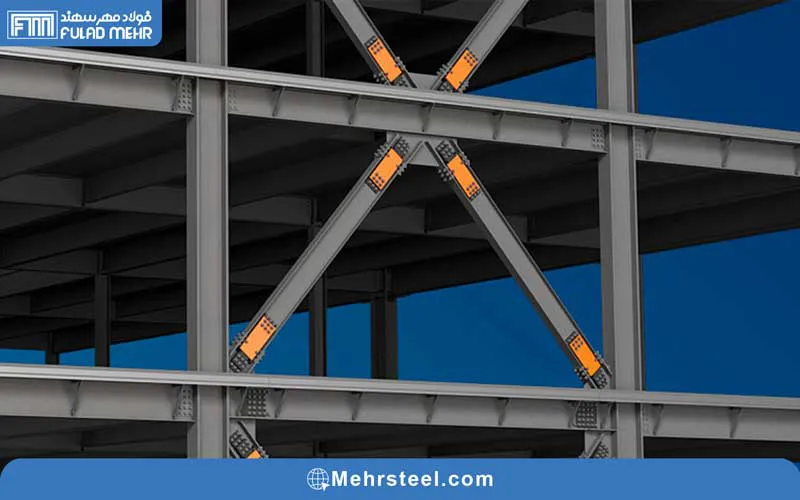

- مهاربند ضربدری (X): دو عضو قطری که به صورت متقاطع قرار می گیرند و مقاومت فوق العاده ای در برابر بارهای جانبی دارند.
- مهاربند قطری (منفرد): تنها یک عضو مورب در دهانه قرار می گیرد که هم در فشار و هم در کشش مقاومت می کند.
- مهاربند V شکل (هفتی): دو عضو مهاربند در پایین دهانه و در مرکز تیر به هم متصل می شوند.
- مهاربند شورون (هشتی): دو عضو مهاربند در بالای دهانه و در مرکز تیر به هم می رسند که فضای بیشتری برای بازشوها فراهم می کند.
- مهاربند K شکل: مهاربندها به کمر ستون متصل می شوند. استفاده از این نوع در مناطق زلزله خیز به دلیل احتمال آسیب به ستون ممنوع است.
مزایای استفاده از مهاربند یا بادبند در سازه ها
به کارگیری صحیح سیستم های مهاربندی فواید متعددی دارد که عبارتند از:
- افزایش امنیت جانی: با جلوگیری از فروپاشی ساختمان در هنگام زلزله، جان ساکنان را حفظ می کند.
- کاهش هزینه های ساخت: مهاربندها اجازه می دهند تا از ستون ها و تیرهای سبک تری استفاده شود، که این امر هزینه کلی مصالح را کاهش می دهد .
- سهولت در اجرا: نصب بادبندهای فولادی به تخصص بسیار پیچیده ای نیاز ندارد و سرعت پیشرفت پروژه را بالا می برد.
- قابلیت تعویض: در صورت آسیب دیدن مهاربند پس از زلزله، می توان آن را به راحتی تعمیر یا تعویض کرد.
- اشغال فضای کم: نسبت به دیوارهای برشی بتنی، مهاربندهای فلزی فضای بسیار کمتری را در معماری داخلی اشغال می کنند.
قوانین و الزامات طراحی بادبند در ایران
مهندسان در ایران موظف هستند طراحی مهاربندها را بر اساس استاندارد 2800 انجام دهند. برخی از نکات کلیدی این آیین نامه شامل موارد زیر است:
- در ساختمان های با ارتفاع بیش از 50 متر، سیستم مهاربندی همگرا به تنهایی کافی نیست و باید از سیستم های دوگانه استفاده کرد.
- ضریب رفتار برای مهاربندهای واگرا معمولا عدد 7 در نظر گرفته می شود.
- استفاده از بادبند K شکل تنها در ساختمان های یک یا دو طبقه مجاز است.
- مقاطع مورد استفاده در مهاربندها باید با استانداردهای ملی فولاد مطابقت داشته باشند تا عملکرد آن ها در زلزله تضمین شود.
انتخاب مقاطع فولادی مناسب برای مهاربند
کیفیت مهاربند مستقیما به کیفیت مقاطع فولادی به کار رفته در آن بستگی دارد. استفاده از تیرآهن ها و پروفیل های استاندارد باعث می شود تا سیستم مهاربندی در برابر نیروهای کششی و فشاری دچار گسیختگی ناگهانی نشود. قیمت این مقاطع تحت تاثیر نوسانات بازار آهن قرار دارد، بنابراین کارفرمایان باید محصولات خود را از تولیدکنندگان معتبر تهیه کنند.
مهاربندهای مدرن و نوآوری های جدید
امروزه تکنولوژی های جدیدی مانند مهاربندهای کمانش ناپذیر وارد بازار شده اند. این مهاربندها دارای یک هسته فولادی هستند که درون غلافی از بتن قرار می گیرد تا از کمانش عضو در هنگام فشار جلوگیری کند. این سیستم ها جذب انرژی بسیار بالایی دارند و پایداری سازه را در برابر زلزله های ویرانگر تضمین می کنند.
مقایسه بادبند فلزی با دیوار برشی بتنی
بسیاری از سازندگان بین انتخاب بادبند فلزی و دیوار برشی تردید دارند. بادبندهای فلزی سبک تر هستند و بار مرده ساختمان را کاهش می دهند. همچنین، اجرای بادبندهای فلزی در ساختمان های موجود به عنوان راهکاری برای مقاوم سازی بسیار آسان تر از ساخت دیوارهای بتنی جدید است.
